咨詢熱線:17736920826無人機在國土測繪方面的應用
本站 2017/10/13 10:12:04
在無人機剛開始流行的時候，人們對那些在空中盤旋的黑影總是感到好奇。但是現在，人們?cè)缇鸵?jiàn)怪不怪了，各種由無人機拍攝的視頻也流行于朋友圈之中。但是無人機仍然屬于新事物，它的市場還有廣闊的空間。無人機應用領域十分廣泛，本文主要就無人機在測繪方面的應用做簡單介紹
無人機簡介
根據具體需求定制的無人機也有很多種，比如軍事用途方面的，今天重點關注在測繪方面的應用，常見無人機機型有固定翼和多旋翼，固定翼相對穩定些，操作也比較簡單，多旋翼操作相對靈活一些，如果用在測繪方面的話，固定翼的要好一些。
GPS設備主要是用來進行飛機定位，也會存在GPS信號失鎖的情況，在有的測繪無人機中，有兩套飛控系統，即雙通道定位系統，會大大提高定位的安全性。高清相機是獲取產品的主要設備源，根據生產項目的需求，選擇合適分辨率的相機。
無人機航飛模式分為三種：手動（不打開GPS定位，完全由飛控手自己控制）、半自動（打開GPS模式，但航線由飛控手自己設計選定）、全自動（打開GPS定位，飛行航線由地面控制點已經設定好），但是起飛階段必須要使用GPS模式，因?yàn)橐_定初始位置。
測繪領域的最基本數據是高精度控制點，空間點位置信息，高分辨率影像，以及由這些基本數據制作的DOM、DLG、DSM、DEM。
無人機應用在測繪領域，主要是使用無人機快速大面積獲得測區的高分辨率影像，獲取圖像的空間分辨率從cm級到m級不等，這與搭載在無人機上面的高精度數碼成像設備（即傳感器參數\相機參數）有關。適用于1:2000或更大比例尺地形圖測繪及正射影像制作，完全具有高分辨率遙感影像數據獲取能力。
影像獲取之后，使用相關軟件進行影像處理，可生成DEM、DOM、DLG、DSM等4D產品，與此同時，還能生成三維正射影像圖、三維傾斜影像、三維景觀模型、三維地表模型等三維可視化數據。
無人機外業航拍及處理流程
1、收集實驗區已有的地形地貌資料
2、規劃無人機航線
3、利用無人機獲取測區影像數據
4、進行相控點（控制點）測量（有差分GPS情況下可以實時獲取控制點坐標）
5、內業數據處理

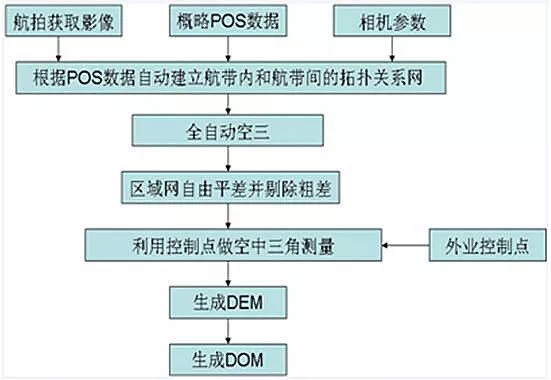

無人機獲取影像后的處理流程大致簡介一下，相關處理軟件有很多，比如IPS，ERDAS LPS，航天遠景開發的，朗視開發的，每個單位和公司都選擇不同，但是生成產品必要的處理流程都是大同小異的。
簡述之：
1、利用相機參數和概率的POS數據，尋找同名點可以進行影像間的相對定向；
2、引入控制點之后，進行空中三角測量，獲得影像的外方位元素以及加密點的地面坐標；
3、從空三成果中提取DEM，經過正射校正和影像鑲嵌，生成DOM。
